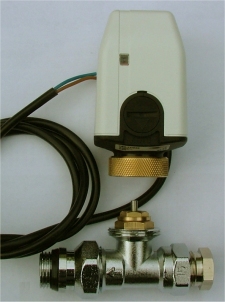

2HEAT T-KL thermische klep
De 2HEAT T-KL is een thermische klep die kan worden toegepast bij conventionele

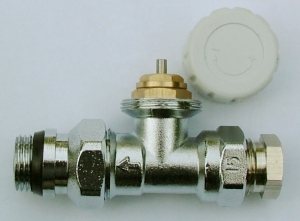

verwarmingsystemen. De 2HEAT T-KL kan eenvoudig op een standaard ventiel worden
gemonteerd middels de draaischijf/moer aan de onderzijde (maatvoering M30x1.5mm,
Heimeier compatible).
Het gehele 2HEAT thermostaten assortiment kan worden toegepast om de 2HEAT T-KL
te kunnen aansturen.
Toepassingen
- conventionele vloerverwarming standaard.
- conventionele vloerverwarming stadsverwarming.
- conventionele verwarming, open/dicht regelen van radiatoren.
- toepassingen voor o.a. Zonnecollectoren e.d.
- koelinstallaties.
Door een adequate manier van regelen zijn er vele voordelen te behalen. Zo is het mogelijk,
door gebruik te maken van kleppen/ventielen én thermostaten, een besparing te genereren.
De 2HEAT thermische kleppen zijn trager als gemotoriseerde kleppen, een gemotoriseerde klep opent/sluit het ventiel binnen
6 seconden terwijl een thermische klep hier ca. 120 seconden over doet.
Bij gebruik van de 2HEAT zone-regelingskast dient de vertragingstijd van de uitgangenen NIET te worden aangepast. Deze staat standaard op
120 seconden, en wordt door ons eventueel aangepast. Bij gebruik van de gemotoriseerde kleppen staat deze vertraging op 0 seconden.
Technische gegevens 2 draads thermische stelmotor
|
Spanning: | 230Vac | |
Aansturing: | 230Vac (2-draads) | |
Maximale belasting: | 2.5Watt bij aansturing / 0,011A. | |
Maximale kracht/druk: | 120N (12kg) tijdens activering. | |
Inwendig materiaal: | Hoogwaardige Teflon Wax en koperen verwarmingselement | |
Activeringindicatie: | ja, mechanisch. | |
Uitslag pin: | 3.2mm. | |
Tijdsduur: | ca. 120 seconden open of dicht. | |
Aansluiting: | middels de gemonteerde moer M30x1.5mm. | |
Lengte aansluitkabel: | 90 cm vmvl, 2x0.5mm2 (blauw en bruin) | |
Omgevingstemperatuur: | 5°C ~ +50°C. | |
IP waarde: | 44 | |
Afmetingen: | 86 x 48 x 48 mm. | |
Positie spanningsloos: | dicht. | |
Handbediening: | ja, middels aan de zijkant geplaatste draaiknop. | |
Behuizing: | Brandvertragend PC. | |
Montage positie: | t.o.v. Bovenstaande montage maximaal. | |
Garantie: | 2 jaar. | |
Certificering: | CE. |
Handmatig en Automatisch
De 2HEAT T-KL is voorzien van een mechanische omschakelmodus: Handmatig en Automatisch.
De zwarte draaiknop is voorzien van een pijl indicatie, deze staat normaliter naar beneden gepositioneerd. Middels een passende schroevendraaier
is deze modus aan te passen voor Handmatige bediening.

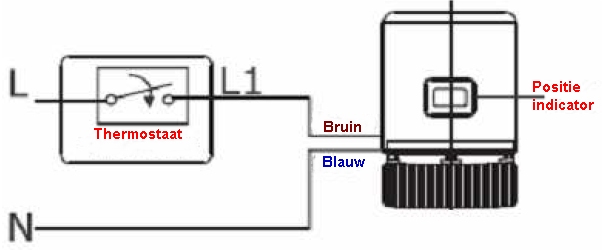

Elke 2HEAT thermostaat kan worden toegepast om de klep te kunnen activeren. Hieronder worden de aansluiting weergegeven vanaf de
thermostaat (A)
- 2HEAT- OTK: Contact 3 op L1, contact 4 op N.
- 2HEAT- TH89: Contact 3 op L1, contact 4 op N.
- 2HEAT- OCD: Contact 3 op L1, contact 4 op N.
- 2HEAT- TH73: Contact 3 op L1, contact 4 op N.
- 2HEAT- TH8/Valio: Contact 2 op L, contact 3 op L1.
- 2HEAT- TH7: Contact 2 op L, contact 3 op L1.
Geschikt voor twee-weg-ventielen
Download hier de handleiding met schakelschema's
|
