Draadloze klokthermostaat 2HEAT-TH-RF


Klik op afbeelding voor vergroting

Type 2HEAT-RF

UIT LEVERINGSPROGRAMMA

2HEAT-TH-RF Draadloze klokthermostaat

Binnenkort UIT PROGRAMMA HEATNET
Vervangend type is de 2HEAT-RF-Exclusiv

De 2HEAT-TH-RF set bestaat uit een draadloze digitale klokthermostaat en ontvanger/ketelrelais die bij de CV_ketel wordt geplaatst. De ontvanger wordt aangesloten op het relais van de CV-ketel en wordt draadloos geregeld door de klokthermostaat.
De 2HEAT-TH-RF geavanceerde chronotherm opbouw thermostaat is voorzien van een ruimtesensor en wordt gevoed middels 2 stuks 1,5 Volt penlight AA batterijen.
De ontvanger dient te worden aangesloten op 230Vac en is voorzien van een potentiaal vrij kontakt.
De maximale belasting bedraagt 16A, bij een aansluitspanning van 230Vac / 3600VA (ohmse belasting).
2HEAT Draadloze thermostaat De verbinding tussen de thermostaat en de ontvanger geschiedt op een frequentie van 433 MHz. De ontvanger dient, om een betrouwbare verbinding te maken n te behouden, de thermostaat te herkennen middels de drukknop op de ontvanger. Nadat er een initialisering heeft plaatsgevonden zal de communicatie overdracht tussen thermostaat en ontvanger uitsluitend gecodeerd zijn.

De 2HEAT-TH-RF thermostaat heeft o.m. 24 schakelmogelijkheden per dag, handmatige functie, kopieerfunctie en is voorzien van een vorstbeveiliging.

Toepassingen

  • Toepasbaar op alle gangbare CV-Ketels en stadsverwarmingen
  • Conventionele verwarming en onventionele vloerverwarming
  • Zoneregelingen
  • Draadloze verbinding tussen thermostaat en CV-ketel / stadsverwarming
  • Geen montage, geen hak/breekwerk, geen bedrading
  • Thermostaat kan geplaatst worden op iedere plaats in de woning
  • Elektrische verwarming: zoals boilers, stralingspanelen, radiatoren etc. NIET GESCHIKT VOOR ELEKTRISCHE VLOERVERWARMING

Technische gegevens

Voedingsspanning HT-RF thermostaat: 2 stuks AA batterijen 1.5V (eventueel middels een externe voedingsbron 4~5Vdc).
Voedingsspanning 2HEAT ontvanger: 230Vac.
Uitgangspanning 2HEAT ontvanger: potentiaalvrij contact (NO), maximaal 16A / 250Vac bij een ohmse belasting.
Temperatuur instellingswaarde: 4 ~ 35C.
Temperatuur weergave: 0 ~ 40C.
Temperatuur meting: 1/ min.
Display accuraatheid: 0,5C.
Sensor: NTC, 3%.
IP waarde: 20.
Thermische waarde: 1K/3min.
Maximale omgevingstemperatuur en vochtigheid: normale condities.
Frequentie: 433MHz, gecodeerde verbinding.
Afstanden tussen thermostaat en ontvanger: binnenshuis: 16/50 mtr, buitenshuis 100/300 mtr.
Software klasse: A.
Minimale programmeer interval: om het uur.
Montage thermostaat en ontvanger: wandmontage.
Certificering:
  • CE,
  • IS9001,
  • ISO9002,
  • EN 60730-1,
  • EN 60730-2-7,
  • EN 60730-2-9,
  • B.T.73/23/EEC,
  • E.M.C. 89/336/EEC,
  • E.M.C. 93/68/EEC
Garantie: 2 jaar

Download hier de uitgebreide handleiding van de 2HEAT-TH-RF thermostaat

Enkele veel voorkomende aansluitingen


Aansluiten van een 2 draads thermische stelmotor 230Volt op de ontvanger van de draadloze thermostaat


Aansluiten van een 3 draads thermische stelmotor 230Volt op de ontvanger van de draadloze thermostaat

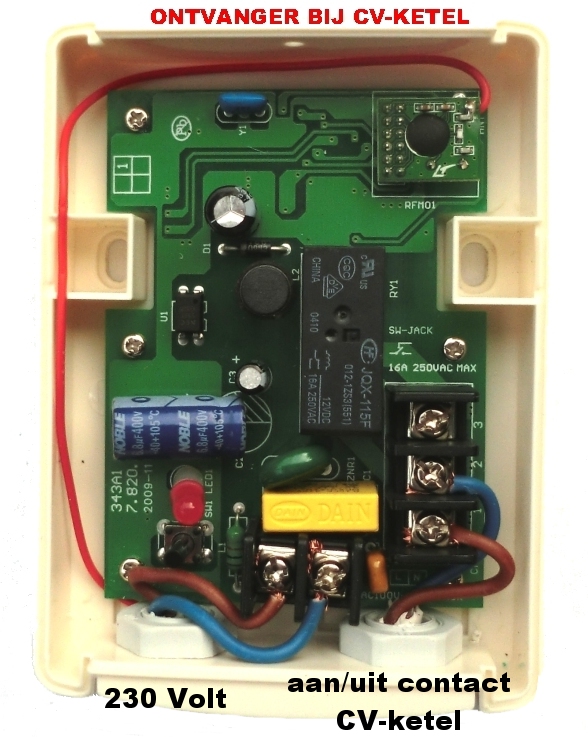

Aansluiten van de CV-ketel (aan/uit contact) op de ontvanger van de draadloze thermostaat
