Aansluitschema's voor NeoStat thermostaten

Aansluitschema's voor WIFI NeoStat

Het bedraden van de NeoStat thermostaten is voor diverse mogelijke toepassingen verschillend.
Mogelijke toepassingen voor de NeoStat thermostaten
  • op de ontvanger wordt een thermische stelmotor aangesloten
  • op de ontvanger wordt een "snelle" stelmotor aangesloten (aansluiting met 3 aansluitdraden)
  • op de ontvanger wordt een infrarood verwarmingspaneel aangesloten
  • de ontvanger wordt direct op de cv-ketel aangesloten (en schakelt het aan/uit contact van de cv-ketel)
  • de ontvanger wordt op een zoneregelingskast aangesloten

In alle bovenvermelde situaties wordt de NeoStat dus anders bedraad: houdt u daarmee rekening !!
Op foutief aangesloten thermostaat vervalt de garantie (gevolgschade wordt niet door ons gedekt)

In de handleidingen van de NeoStat thermostaten staat eveneens duidelijk hoe de NeoStat in de diverse situaties bedraad dient te worden.

Handleidingen

Aansluiten van een 2 draads thermische stelmotor 230Volt op de ontvanger van de draadloze thermostaat

Klik op schema om te vergroten
Aansluiten van een thermische stelmotor 230Volt met eindcontact op de ontvanger van de draadloze thermostaat en de CV-ketel (aan/uit contact)

Klik op schema om te vergroten
Aansluiten van een 3 draads stelmotor 230 Volt op de ontvanger van de draadloze thermostaat

Klik op schema om te vergroten
Aansluiten van de CV-ketel (aan/uit contact) op NeoStat thermostaat

Klik op schema om te vergroten
Aansluiten van infrarood verwarmingspaneel op NeoStat thermostaat

Klik op schema om te vergroten

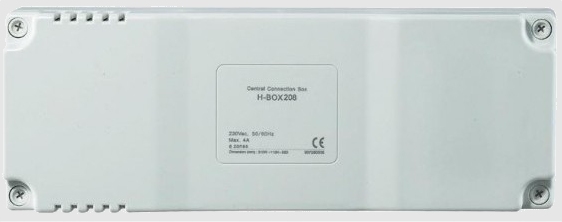

Aansluiten van NeoStat op zoneregelingskast
Met 2 draads-thermosche motor 230 Volt


Klik op schema om te vergroten

Met 3 draads-gemotoriseerde motor 230 Volt


Klik op schema om te vergroten

Zie ook handleiding zoneregelingskast
